基于RFID與二維碼技術的物聯網快遞物流配送系統的優化設計

電子商務的快速發展，使得網購成為大眾的常見行為，在快遞等物流業發展的背后，往往存在著許多問題。主要有以下幾點：

（1）網購者的隱私與人身安全問題

按現在的配送模式，直接到戶，貨單上有貨主的姓名、聯系電話、地址等信息，容易造成信息的泄漏，而快遞員入戶更是容易出現一些安全問題，在現實的生活中，此類已成為一些常見的案件，信息泄漏及人身安全成為網購者十分擔心的問題。

（2）快遞效率與人員不足問題

由于快遞員與貨主的直接簽收，需要兩者的時間都統一，而大多數的人上班的時間不在家或在公司，不方便取物件，而這段時間恰是配送人員的工作時間，這種運作模式導致工作時間受限，效率低下，導致配送勞力不足，一些配送人員說：三分之二的時間都耗在了等待的環節中。人力成本高昂，效率與投遞人員不足是現在阻礙物流發展的瓶頸。

（3）資源的優化

郵政的郵箱每戶配一個，而大多數住戶一年也沒收到幾封郵件，造成資源的浪費，如何更好地整合其他物流資源也是一個問題。

針對這些問題提出了一種優化設計：基于RFID 與二維碼技術在物聯網上的運用，在取件環節進行優化，進行智能化管理，推進智能化社會的建設。

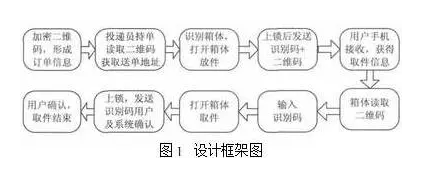

1 系統設計模型：一般基于物聯網的快遞物流配送系統的設計模型如圖1所示。

基于RFID與二維碼技術的物聯網快遞物流配送系統的優化設計

圖1中的加密寫入數據是在接件過程中將貨主的信息（例如姓名、聯系方式、投遞地址等信息）編成二維碼并進行加密，貨件僅外露物件的單號、投送的小區地址及加密的二維碼標簽。在分揀、送輸?shù)倪^程，可通過讀取二維碼識別來完成投送的分揀和投送，從而降低了住戶的信息泄露風險。

讀取與領取物件時，可在小區內設置自助式存取箱，投送人員將貨件送至小區，在自助式存取箱通過讀取掃描器讀取物件的二維碼，存取箱讀取物件的信息，根據物件的體積，自動打開相應容積的編號箱。當投送人員關閉箱蓋時，再生成一個識別碼，同時向貨主的聯系手機發送二維碼信息，貨主憑手機收到的二維碼信息和識別碼在合適的時間內取件。

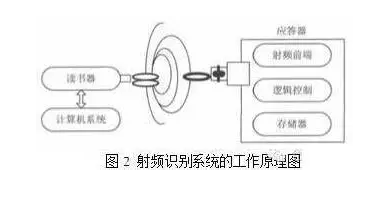

射頻識別系統的工作過程是用讀寫器把掃描的應答信息通過串口通信發給PC機，上位機將會把收到的信息(即序列號與數據庫的數據)進行比對確認，在確認領件人的“身份”后，下位機即可控制語音芯片發出歡迎的語音，而液晶顯示相應字符信息。若“身份”得不到確認，二維碼與讀寫器、PC 的聯系軟件層面未能達到共識，被判為“非法”，相應的處理機制發出指令來控制讀寫器及其外部電路，從而實現接下來所擴展的安全防護識別等一系列操作。

2 系統結構設計

2.1 系統的硬件結構設計

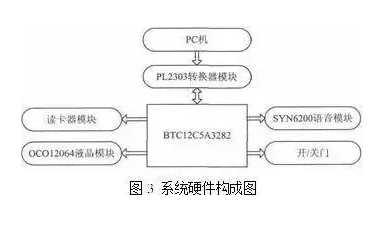

本系統的硬件系統構成包括上位機、單片機控制模塊、射頻收發模塊、液晶顯示模塊、語音輸出模塊、上下位機連接模塊等。其中上位機負責數據庫數據處理，對各種人員資料的記憶、存儲和識別，USB 電纜線作為PC 機與讀寫器上控制模塊溝通的橋梁，負責液晶模塊信息顯示及語音模塊信息輸出控制，同時完成對繼電器和門鎖開關的控制等。圖3 是本系統的硬件構成圖。

2.2 系統軟件設計

投遞員投遞流程是：掃描器讀讀取二維碼（含顧客的相關信息）、比較箱體大小自動打開箱體——關閉箱體向顧客發送二維碼和識別碼。

　顧客取件流程是：掃描器讀取二維碼――輸入識別碼。識別碼的設置要區別投遞員與顧客，在投遞完成關閉箱體門時所發出的識別碼保障了顧客開箱的惟一性。在系統軟件進入操作程序時，液晶顯示器同時顯示：請“讀取二維碼”，“請輸入識別碼”等相應的信息，如：“此碼無效！”、“鎖已開！”。應充分運用射頻識別技術設計智能取件系統，由于取件箱具有自動識別功能，智能取件具有便捷性和安全性，極大地滿足了人們的生活需求。

3 結語

通過基于RFID 與二維碼技術在物聯網上的運用，對快遞物流配送系統進行了優化設計，推動了社會管理與服務的智能化。
