射水抽氣器的供水方式及結構原理？
射水抽氣器的供水方式及結構原理？1．抽氣器的兩種供水方式 射水抽氣器有兩種供水方式可供選用。
①閉式循環
這是傳統的布置方式,將射水抽氣器置于射水箱之上,以射水泵—抽氣器—水箱循環供水,應投入一定量的補水,以控制夏季使用射水箱水溫.
②開式循環
開式循環就是射水泵進水來自循環水進水管,而排水管則接入地溝,其優點是:a、夏季可降低水溫4至8℃,將可提高真空7到15毫米汞柱；b、余速抽氣器投入后不會影響水溫；c、避免了因排出氣體的過壓縮而引起的功率損耗,其缺點是增加了循環水消耗量。
在訂貨前,*好事先確定采用何種循環方式,也可委托本廠確定并代用戶安裝設計。
射水抽氣器結構原理：
射水抽氣器是射水抽氣系統的關鍵設備,主要由工作水入口室,噴嘴,混合室,擴散管和逆止門等部件組成,射水抽氣器工作原理是:由射水泵供給的壓力水,通過進水管進入水室后，再進入噴嘴。在噴嘴中水的靜壓力能轉換成速度能,水以高速通過混合室形成高度真空,抽吸凝汽器中的不凝結氣體并與之混合一起進入擴散管，降入升壓后排入射水池。在射水池中,不凝結氣體逸出大氣。射水抽氣器的選擇對系統是至關重要的。

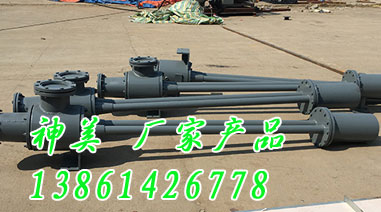

射水抽氣器結構：
我國設計制造的高壓凝氣式機組中,較多的是用射水抽氣器作抽氣設備。
圖為典型的射水抽氣器，它主 要由工作水入口水室、噴嘴、混合室、擴壓管和止回閥等組成。在噴嘴前安裝有水室，以防止工作水在進入噴嘴前形成漩渦，并提高噴嘴的工作性能。
工作水壓保持在0.2~0.4MPa，由*用的射水泵供給。壓力水經過水室進入噴管,噴管將壓力水的壓力能變成速度能，以高速射出。在混合室內形成高度真空,使凝汽器內的氣、汽混合物被吸入混合室，在混合室內 ,氣、汽混合物和水混合后一起進入擴壓管。
工作水在擴壓管中流速逐漸降低,由速度能轉變成壓力能,*后在擴壓管出口其壓力升至略高于大氣壓力而排出擴壓管進入冷卻池。為防止升壓泵發生事故,使供水壓力降低,導致噴嘴的工作水吸入凝汽器中,必須在射水抽氣器的氣。汽混合物的入口裝有止回閥。 |
