汽液兩相流疏水器-汽液兩相流自動裝置-自調節液位控制裝置應用？
汽液兩相流疏水器-汽液兩相流自動裝置-自調節液位控制裝置應用？廣泛應用于電力、煤炭、冶金、石油、石化、化工等行業，它是近年來研究并推廣的一種全新結構的設備。該汽液兩相流疏水器裝置目前在全國大、中、小電廠普遍推廣應用，并收到良好的經濟效益和社會效益。新型汽液兩相流疏水器裝置具有：調節婁敏、準確、傳感得當自如，經濟性強，誤差率極小，無須檢修，壽命長等優點。
一、汽液兩相流疏水器用途
汽液兩相流疏水器廣泛應用于電力、石油化工、冶金、等行業中需要液位控制的設備。是替代傳統、浮球式、氣動式、電動式的*選產品。
二、汽液兩相流疏水器工作原理簡述
汽液兩相流疏水器裝置基于“汽液兩相流”原理，摒棄了傳統的浮球式、氣動式、電動式液位控制設備的缺點，自動調節容器出口液體的流量，從而達到更為穩定的液位。
基本原理是：疏水由本裝置入口進入閥腔，相變管（信號管）根據液位高低采集汽相、液相信號直接進入閥腔，與疏水混合后流經特定設計的喉口。當液位上升時，汽相信號減少，因而疏水流量增加，當液位下降時，汽相信號增加，減少喉口有效通流面積，使疏水流量降低，達到有效阻礙疏水的目的，循環往復。
三、汽液兩相流疏水器主要優點
1、液位調節靈敏、準確。
2、無須檢修，壽命長。
3、無泄漏，安全性能好。
4、系統簡單、安裝方便，無須電控、氣動等。
5、緩解汽蝕及振動現象。
6、閥芯采用優質不銹鋼防腐性能好。
7、適用范圍廣:600MW、300MW、200MW及以下機組。
四、汽液兩相流疏水器常用規格型號
1、接口口徑：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200……也可根據用戶要求另行設計。
2、疏水量：0.5t/h～100t/h
五、汽液兩相流疏水器訂貨須知
1、用戶提供配用汽液兩相流裝置為何設備，及有關壓力、溫度出口管徑疏水量等參數。
2、提供各連接系統法蘭，接管具有尺寸。
3、方位空間及原系統流程圖。
六、汽液兩相流疏水器安裝、調試說明：供貨后參見詳細說明書。

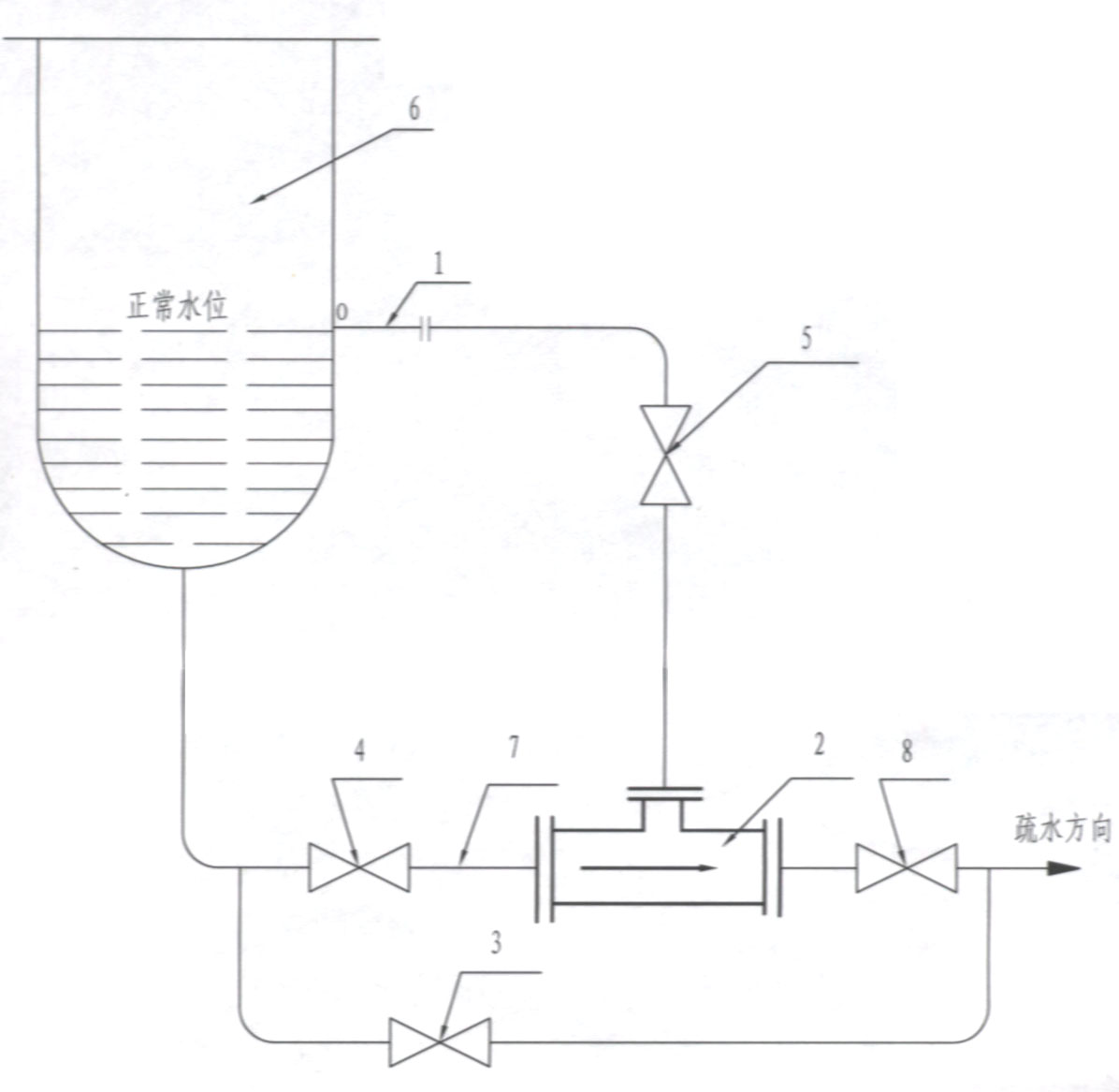

1、相變管（信號筒）2、自動調節器 3、旁路閥 4、調節閥 5、汽閥 6、加熱器 7、連結短管 8、隔離閥
|
