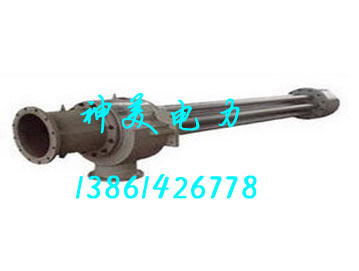

射水抽氣器（單通道、多通道）選擇原因及安裝說明？
射水抽氣器（單通道、多通道）選擇原因及安裝說明？在機組啟動過程中,鍋爐點火汽輪機進汽暖機時,將有更多的蒸汽進入凝汽器,如果凝汽器內沒有建立一定的真空,汽水進入凝汽器就會使凝汽器形成正壓,損壞設備 ,凝汽器建立真空是汽輪機沖轉*的條件。一些低壓設備（如凝結水泵,疏水泵及部分低壓加熱器等）在正常運行時,內部處于真空狀態,由于管道和客體不嚴密,空氣就會漏入,從而破壞凝汽器真空,危及汽輪機的安全經濟運行。同是,空氣在凝汽器中的分壓力增加,致使凝結水的溶氧量增加,從而加劇對熱力設備級管道的腐蝕�？諝獾脑谶�加大凝汽器中的傳熱熱阻,影響循環冷卻水對汽輪機排汽的冷卻,增加廠用電消耗。因此,在凝汽器運行時,必須不斷地抽出其中的空氣。 總之,抽真空系統的作用是：①在機組啟動初期建立凝汽器真空；②在機組正常運行中保持凝汽器真空,確保機組的安全經濟運行。 凝汽器的抽真空設備主要有射水抽氣器和真空泵。射水抽氣器抽真空系統,由于系統簡單,工作可靠,所以被*地應用于國產大,中型機組上。
射水抽氣器安裝說明：
⑴射水抽氣器本體出廠前已經過0.5Mpa水壓試驗和干空氣抽吸試驗,安裝后應確保連接法蘭,真空表接頭等處嚴密不漏。
⑵射水抽氣器進氣管與凝氣器空氣管連接長度應盡量短,以降低抽氣阻力。
⑶射水抽氣器安裝應垂直,各段在組合時應嚴格對中,支撐支架應穩固。
⑷射水抽氣器安裝高度應適中,減少壓力損失,排水管插入水箱高層度以250mm-300mm為宜。
⑸閉式循環因水溫逐漸升高,需要定時補充冷卻水,冷卻水盡可能補到水泵進口處,充分發揮其冷卻效果。
⑹當每臺機組僅安裝一臺抽氣器時,空氣管路不必過高,當安裝兩坮抽氣器時,為避免水臬的水經備用抽氣器逆止閥返入凝汽器,其空氣連通管高度≥11m。 |
