汽液兩相流疏水器【兩相流疏水液位自調節控制裝置】調試說明
汽液兩相流疏水器【兩相流疏水液位自調節控制裝置】調試說明
一、汽液兩相流疏水器要求：
1、就地水位計指示清楚，電接點水位計信號準確無誤；
2、高加保護動作穩定可靠；
3、其它高加水位穩定，如發生突變會影響本級調節作用；
4、閥門無內泄漏，操作正常；
5、危急疏水門無泄漏（影響疏水量大小）。
二、汽液兩相流疏水器試驗步驟：
必須在*大負荷下進行調試：
1、將旁路閘門、主調節門、信號筒切斷門全開，正常時應無水位；若出現水位，應檢查管路及閥門是否有堵塞問題產生。
2、關上旁路門，仍開主調節門；可能出現情況：
①無水位（或很低水位）說明符合運行參數（可以進行以下3操作）。
②有水位并較高：說明設計參數與運行參數有偏差，必須再將旁路閥門開一點（至較低水位，進行修正后再繼續3操作）。
3、調節主調節門：逐漸并閉，水位應慢慢上升（此時要慢慢地開啟該閥門），在水位接近正常時停止操作，觀察水位上下波動情況。⑴.若水位在一定范圍內上下波動說明已具備調節特性，可維持該位置不變，以后也不必再動（若想提高水位可再關一點）。⑵.若水位不穩定（上升、下降而不恢復原位置），說明沒有進入自調節就必須再關，開閥門進行調節直到穩定為止，若難以穩定，分析原因（可能上級疏水變化太大，也可能汽量、汽壓變化太大其它因素等）。
三、汽液兩相流疏水器調節特性及低負荷試驗
在不同負荷時，記錄下水位的變化情況，根據波動范圍細調節，逐漸降低負荷至低負荷（機組投高加的經濟運行*低點）狀態，檢驗水位保持情況。如延長時間無水，再調節主調門至有水位，漸升至大負荷時，水位上升不到報警限位即可試驗通過，若達到極限，須與廠家協商進行必要的修正。
四、汽液兩相流疏水器注意事項:
整個調試工作需當班值長同意，汽機值班人員操作。作好高加滿水的事故預想，若遇機組其它事故，停止試驗，退出現場。

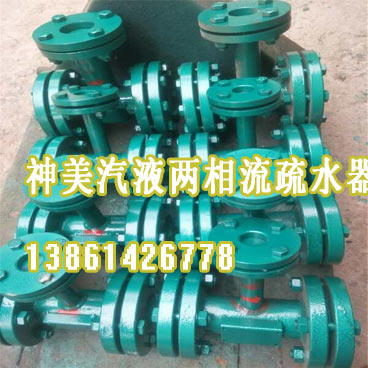

汽液兩相流疏水器工作原理：
本汽液兩相流疏水器產品是基于“汽液兩相流”原理，利用汽液變化的自調節特性控制容器出口液體而設計的一種新型水位控制器。擯棄了傳統的浮球式、氣動式、電動式液位控制設備的缺點，自動調節容器出口液體的流量，從而達到更為穩定的液位。其基本原理是：疏水由閥體入口進入閥腔，相變管（信號管）根據液位高低采集汽相、液相信號直接進入閥腔，與疏水混合后流經特定設計的喉部。當液位上升時，汽相信號減少，因而疏水流量增加；當液位下降時，汽相信號增加，減少喉部有效通流面積，疏水流量降低，達到有效阻礙疏水的目的。
汽液兩相流疏水器其設計參數為:
1．工作壓力：≤16.0MPa；
2．工作溫度：≤455℃；
3．原疏水管徑DN>125時，用異徑管連接，DN≤125時，可直接選擇同規格產品。
4．調節汽用量：約為疏水容積流量的3‰；
新老產品的區別改進后的產品減少了汽平衡管和水平衡管以及信號桶，取而代之的是一根信號管，使結構在原有基礎上進一步得到了簡化，更利于現場施工及維護。更重要的是由于取消了汽平衡管和水平衡管，直接從加熱器中反映真實水位，避免了由于汽平衡管和水平衡管安裝不當造成的虛假水位，提高了控制器的抗干擾能力及調節精度，同時減少了壓力容器上的開口，提高了系統的安全可靠性，并且減少了施工作業量。因此，汽液兩相流疏水器【汽液兩相流液位自調節控制器】新型產品是老式產品經過進一步科學論證并結合現場實際情況的改良型產品，具有更好的性能，更能滿足現場實際情況。
汽液兩相流疏水器產品特點：
汽液兩相流疏水器【汽液兩相流自調節水位控制器】的特點如下：
1.可實現自動連續調節，自調節能力強，液位相對穩定。
2.汽液兩相流疏水器產品無任何運動部件，無機械及電氣傳動裝置，設計原理先進，可靠性好，不受外界干擾，抗干擾能力強，安全性能高。
3.采用全封閉結構、產品無泄漏。結構和系統簡單，易于現場維護和檢修。滿足設備長期運行需要。
4.易于安裝、施工，改造舊有設備容易，并結合現場實際設計。采用不銹鋼制造，防腐，防磨性能好，使用壽命長。
5.價格低于或接近傳統液位調節器，遠遠低于國外同類型產品。
汽液兩相流疏水器產品適用范圍：
該汽液兩相流疏水器產品適用于電力行業的高、低壓加熱器，連續排污擴容器；生水加熱器；熱網加熱器等壓力容器的水位控制。同時適用于石油、化工和鋼鐵冶金等部門的各類容器的液位控制。
汽液兩相流疏水器用戶反映：
應用新型汽液兩相流疏水器/水位控制器后，現場檢修和運行維護工作量大幅度下降，節省檢修費用，降低了勞動強度。
其次，由于新型汽液兩相流疏水器/水位控制器沒有氣動和電動熱工控制系統及復雜的熱工附屬設備，從而減少了維護人員，大大提高了設備的運行管理水平。用戶稱其為免維護設備。火電廠加熱器的常規水位控制器故障頻繁，現場使用汽液兩相流自調節水位控制器后上述問題得到很好地解決，節約了大量的能源。 |
