射水抽氣器逆止閥更換的原因及預防措施？
我們在選擇射水抽氣器時，該如何來選擇和留意逆止閥的配置問題呢。那么，我們該如何針對問題如何預防？析了故障發生的原因，總結出處理方法及預防控制措施，避免因射水抽氣器逆止閥卡塞故障導致真空降低、汽輪機組保護動作停機的事故。
影響凝汽器水質惡化，凝汽器真空低的因素有射水抽氣器的逆止閥不嚴密，導致射水箱的水倒吸進凝汽器，水箱水位低。我一直不明白在機組運行正常，射水泵工作正常的情況下，按道理抽氣器內建立的負壓會高于凝汽器內的真空，射水抽氣器的逆止閥會一直在開啟狀態，這樣凝汽器內不凝結氣體一直抽出，射水抽氣器的負壓大于凝汽器的負壓，即使逆止閥不嚴，怎么會引起水倒吸進凝汽器內。
我公司2×2500t/d熟料生產線配套10MW純低溫余熱發電系統，多級混壓凝汽式汽輪機，型號為NZ9-1.15/0.13；采用射水抽氣器維持凝汽器真空，射水抽氣器型號為CS-25-2，抽氣量為8kg/h。在運行過程中，發生過因射水抽氣器逆止閥卡塞故障導致真空降低、汽輪機組保護動作停機的事故，在故障處理過程中總結了一些經驗，希望能對大家有所幫助。
射水抽氣器工作原理：
目前凝汽式機組中，較多采用射水抽氣器維持凝汽器的真空。以國產C-35-25-1型射水抽氣器為例，它主要由工作水入口水室、噴嘴、混合室、擴散管和逆止閥等組成。在噴嘴前設計有水室以防止工作水進入噴嘴前形成漩渦，并提高噴嘴的工作性能。工作水壓保持在0.2~0.4MPa，由專用的射水泵供給。壓力水經水室進入噴嘴，噴嘴將壓力水以高速射出，在混合室內形成高度真空，使凝汽器內的氣、汽混合物與水混合后一起進入擴散管，工作水在擴散管內流速逐漸降低，由速度能轉變?yōu)閴毫δ埽詈笤跀U(kuò)散管出口其壓力升至略高于大氣壓力而排出擴散管進入射水池。為了防止射水泵發生事故，使供水壓力降低，導致噴嘴的工作水吸入凝汽器中，須在射水抽氣器的氣、汽混合物的入口安裝逆止閥。
射水抽氣器故障現象及處理過程：
在對射水泵進行維護切換時，由1#射水泵切換至2#射水泵，切換后2#射水泵出口壓力表顯示為0.45MPa，運行正常。但幾分鐘后發現凝汽器真空由-92.48kPa開始緩慢下降，隨即對現場進行排查并通知作業人員進行甩負荷操作。在排查過程中發現射水抽氣器連接凝汽器的管道溫度異常，低于正常運行溫度；測量真空的壓力表3壓力為-0.03MPa，偏離正常工作值-0.09MPa；擴散管無汽水混合物高速流動形成的明顯爆破聲。根據以上現象判斷，是射水抽氣器出現故障。在拆卸處理射水抽氣器過程中，真空降至保護動作值，汽輪機組保護動作停機。

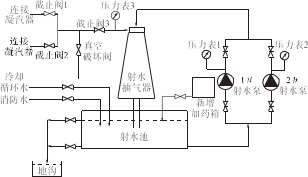

圖2 射水抽氣器系統工藝
拆卸后檢查發現，射水抽氣器逆止閥因結垢卡塞導致彈簧不能彈開，水室、混合室結垢嚴重。隨后對逆止閥進行簡單清理并用潤滑脂進行潤滑，完成后開啟射水泵，射水抽氣器工作正常。但本次處理因時間緊迫未能對逆止閥進行徹底清理，造成一周內又出現一次相同故障。
根據上次的事故處理經驗，在未停機的情況下經過緊急處理后故障得到解決。處理方法為：對汽輪機進行降負荷操作（負荷降至1000kW），關閉射水抽氣器連接凝汽器管道的3個截止閥（圖2中的截止閥1、2、3），并對射水抽氣器的逆止閥進行徹底打磨維護，完成后開啟射水泵，射水抽氣器工作正常，真空由-79.84 kPa逐步恢復至正常值，全程歷時100 min。由于處理及時，方法得當，未因真空降低造成停機事故。
射水抽氣器故障原因分析：
從射水抽氣器拆檢后情況來看，混合室內壁結垢嚴重，使逆止閥彈簧因結垢卡塞不能彈開，造成射水抽氣器故障，無法維持凝汽器真空。
經分析認為，混合室內壁出現結垢現象的主要原因是射水池所用水的水質不合格。射水池所用水設計時采用加藥處理后的冷卻循環水，由冷卻水泵提供，管道接口在凝汽器入口處。由于當?shù)叵募纠鋮s水水溫偏高，最高時能達到34 ℃，這就造成射水抽氣器能力下降。一般來說，工作水溫愈低，其能建立的真空愈高，即抽吸能力大；反之工作水溫高，其抽吸能力就小。水的飽和溫度同壓力是對應的。為降低水溫，新增加一路消防水（地下水）給射水池補水（見圖2）。由于消防水未經加藥處理且長時間運行，水質嚴重下降，導致射水抽氣器結垢嚴重。
另外，現場人員在進行泵切換操作時未按照要求進行切換，射水泵切換過程中管道發生水沖擊，工作水流速和壓力發生變化，射水抽氣器混合室內負壓環境被破壞，混合室內真空度小于凝汽器真空度，逆止閥瞬間關閉，間接造成射水抽氣器逆止閥卡塞。
射水抽氣器預防控制措施：
1）在射水池頂部安裝加藥裝置，對射水池水質進行加藥處理，預防水質不合格造成射水抽氣器內部結垢。射水池加藥后，射水抽氣器內部結垢狀況得到有效緩解。
2）嚴格按照射水泵切換操作步驟進行水泵切換操作，避免水泵啟停過程中水沖擊對射水抽氣器的影響。
3）檢修時對射水抽氣器內部結垢進行徹底打磨維護；運行周期較長時，可以臨時關閉截止閥，對射水抽氣器進行簡單檢查維護，以確保射水抽氣器正常運行。
通過以上措施，射水抽氣器運行狀況良好，未再出現過因射水抽氣器逆止閥卡塞故障影響汽輪機運行的現象。 |
