射水抽氣器的作用？射水抽氣器升級改造方案？
射水抽氣器有很多種具體不同性能、通道要求不同、型號規格不同，用戶根據需求選購，按國家生產標準要求，配備固定件及使用說明書或者人們電話技術指導。
一、設備現狀
貴公司原配射水抽氣器及水泵技術參數為：

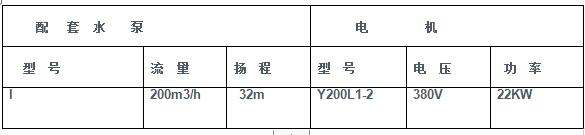

（1）、配套水泵電機參數如下：
二、原因分析
因貴公司射水抽氣器是原汽輪機廠原配的設備。該抽氣器是仿上世紀20年代初勃朗—鮑浮利式單通道短喉型設計。根據上述參數計算，該型式的比耗功高達：5.0千瓦時/千克氣。由于該型式抽氣器結構型式陳舊，且受當時設計條件限制，造成抽氣器的抽氣能力明顯不足等，機組真空嚴密性稍差時該抽氣器的安全裕量不夠，機組的安全運行得不到保障。因此，我們建議貴公司將原抽氣器換成我公司生產的LSHK-10/16.5真空穩壓抽吸器（此種真空穩壓抽吸器比耗功1.5千瓦時/千克氣）。
三、技改說明
LSHK-10/15真空穩壓抽吸器是目前抽吸效果新式抽氣裝置。本新式抽氣裝置自投入市場以來，不斷積累經驗、完善結構。設備組成：新式抽氣裝置是由冷卻器、羅旋噴射器、二級增壓器、軟連接、止回閥、電接點真空表、冷卻水補水閥、排污閥、電控箱等組成。
1、冷卻器連接二級增壓器；
2、二級增壓器連接羅旋噴射器；整個系統采用管道連接。
3、真空管道系統配有軟接頭，防止設備運行振動，另外在抽氣管道上加裝與管道匹配的防振真空表，確保真空系統運行。
四、工作原理：
1、發電機組啟機--凝汽器抽真空時，首先啟動羅旋噴射器，羅旋噴射器開始工作，當管道真空度達到（－0.08MPa以上）值時，此時啟動二次增壓泵系統，真空系統正常運行，噴射器在二次增壓泵系統配合下。凝汽器真空度始終保持在理想值運行。
2、性能和優點：
新式凝汽器抽氣裝置啟動后，真空始終維持在運行值之內，其調整范圍可根據用戶要求進行調整，運行穩定、占地空間小，檢修周期、節水量大，安裝入方便。
五、經濟效益分析
例1
1、以老式單道射水抽氣器(N12MW換熱面積1000平方)為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
2、水泵所配電機22KW，按年發電350天計算：22KW×24 H×350=184800KW/H電價按0.5元/度，年用電費：184800KW/H×0.5元/度=9.24萬元。
3、凝汽器真空自動抽氣裝置所配電機16.5KW，按年發電350天計算：16.5KW×24 H×350=138600KW/H電價按0.5元/度，年用電費：138600KW/H×0.5元/度=6.93萬元年節省電費9.24萬元-6.93萬元=2.31萬元。
4、每天節水：200T-2T=198T；198T×24=4792T凝汽器真空自動抽氣裝置不光有效節省經濟開支(年節省開支2.31萬元)，冷卻水系統還能節省大量冷卻水。冷卻水系統耗水量僅是射水泵耗水量的1％，每天節水(4792T) ，夏季更有利于冷卻水系統調節與控制。根據以上效益計算，凝汽器真空自動抽氣裝置節能、節水效果特別明顯。 |
|
