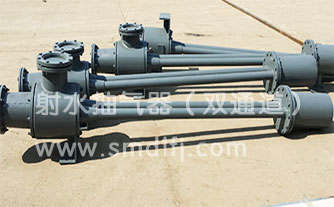

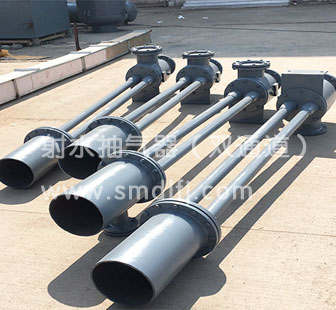

射水抽氣器（雙通道）生產工藝針對的不足提出解決方案?
很多用戶生產制造產品也許一時投機取巧，但終究難立足于世界。  一種射水抽氣器，包括真空室，在真空室.上連接沒有進汽室和進水室:進水室與真空室之間設有噴嘴，真空室上還連接設有若干根喉管，喉管的出水端與水箱連接:其特征在于:所述的喉管內設有螺旋狀的導流板。它具有布置緊湊，結構簡單、維護方便、工作可靠，以及能在短時間內建立所需真空等優點。使用時，由射水泵來的壓力水，通過噴嘴將壓力能轉變成動能，在真空室中形成高度真空。凝汽器中的氣汽混合物通過進汽室時行真空室與水混合，一起進入喉管，在喉管中將動能轉變成壓力能，在略高于大氣壓的情況下隨水流排出。由于在喉管中設有螺旋狀導流板，可以有效地防止汽水返流現象的發生,有效地保證了機組的運行。
在發電機組啟動過程中,鍋爐點火汽輪機進汽暖機時,將有更多的蒸汽進入凝汽器，如果凝汽器內沒有建立一定的真空,汽水進入凝汽器就會使凝汽器形成正壓，損壞設備，凝汽器建立真空更是汽輪機沖轉必不可少的條件。凝汽器及一些低壓設備(如凝結水泉、疏水泵及部分低壓加熱器等)在正常運行時，內部處于真空狀態，由于管道和殼體不嚴密,空氣就會漏入，從而破環凝汽器真空,危及汽輪機的安全經濟運行。同時空氣在凝汽器中的分壓力增加,致使凝結水的溶氧量增加，從而加劇對熱力設備及管道的腐蝕。空氣的存在還增大凝汽器中的傳熱熱阻，影響循環冷卻水對汽輪機排汽的冷卻，增加廠用電消耗。因些，在凝汽器運行時，必須不斷地抽出其中的空氣。
抽真空系統的主要作用是:在機組啟動初期建立凝汽器真空；在機組正常運行中保持凝汽器真空，確保機組的安全經濟運行。
現有技術中的凝汽器的抽真空設備主要有射水抽氣器和真空泵。現有技術中的射水抽氣器的主要結構是:它包括真空室，在真空室上連接設有進汽室和進水室；進水室與真空室之間設有噴嘴,真空室上還連接沒有若干根喉管，喉管的出水端與水箱連接；喉管為普通的管道，水直接通過喉管進入水箱。因此使用時容易發生反流現象，不能保證機組的長時間正常運行。
新型所要解決的技術問題是針對現有技術的不足，提供一種結構更為合理抽吸效率更高、無汽水返流情況發生,有效保證機組長時間正常運轉的射水抽氣器。

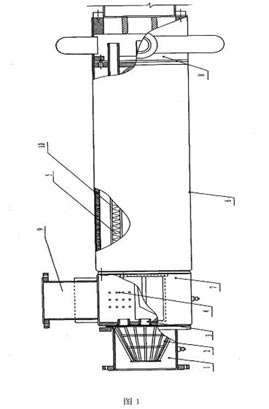

新型所要解決的技術問題是通過以下的技術方案來實現的。新型是一種射水抽氣器,包括真空室，在真空室上連接沒有進汽室和進水室；進水室與真空室之間設有噴嘴，真空室上還連接設有若干根喉管,喉管的出水端與水箱連接；其特點是:所述的喉管內設有螺旋狀的導流板。
射水抽氣器中進一步優選的技術方案是:
1、所述喉管的管壁，上設有吸聲材料層，這樣,可以減少新型在使用時發出的噪聲。
2、它還設有罩住所有喉管的吸聲罩，所述的吸聲罩由吸聲材料制成。這樣,可以進一步減少新型在使用時發出的噪聲。
3、在進水室內沒有喇叭射流分配過濾網。這樣可以使進入真空室內的水進行均勻分配，同時還可過濾濾除雜質，保證機組的正常運行。
4、所述的噴嘴為旋射流噴嘴。
5、在真空室內設有連接在進汽室上的汽流分配盤，汽流分配盤上均勻設有若干個出汽孔。這樣可以使真空室內的汽水混合均勻。
6、所述的喉管通過喇叭狀收集管與真空室連接。
7、在喉管的后端部上還連接設有余速抽氣器。
8、在水箱與進水室之間還設有回水管路。這樣，可以對水進行回收循環利用。
9、在進汽室上設有自動止回閥。這樣，當射水泉發生故障時,防止汽水倒流入凝汽器。
與現有技術相比，新型具有布置緊湊、結構簡單、維護方使、工作可靠，抽吸效率更高，以及能在短時間內建立所需真空等優點。使用時，由射水泵來的壓力水，通過噴嘴將壓力能轉變成動能，以一定的速度從噴嘴噴出，在真空室中形成高度真空。凝汽器中的氣汽混合物通過進汽室時行真空室與水混合，一起進入喉管(擴壓管),在喉管中將動能轉變成壓力能，在略高于大氣壓的情況下隨水流排出。由于在喉管中設有螺旋狀導流板,可以有效地防止汽水返流現象的發生，有效地保證了機組的運行。
|
