開式水電動濾水器生活污水處理設備的性能介紹
開式水電動濾水器（金屬網過濾器）材質：不銹鋼304進、出口DN125過濾精度：80目；規格型號：LSHK150/0.3-16；該用戶采購產品具有10臺600MW及以上超臨界空冷燃煤機組的合同業績，近3年內600MW及以上超臨界空冷燃煤機組的運行業績不少于6臺機組，已證明安全可靠。
市政生活污水處理的二級生物處理多采用活性污泥法，它是當前世界各國應用一種二級生物處理流程，具有處理能力高，出水水質好等優點。
連云港市神美公司生產的開式水電動濾水器安裝廠址是新疆生產建設兵團紅星發電2×660MW機組新建工程系新建電廠，規劃容量為2×660MW+2×1000MW，本期建設規模為2×660MW高效超超臨界燃煤間接空冷機組，并考慮留有再擴建的可能，同步配套建設煙氣脫硫和脫硝設施。廠址位于疆維吾爾自治區哈密市十三師東三礦區內，西北距南湖鄉約34km，距哈密市約57km（直線距離）。廠址區屬建筑抗震有利地段，建筑場地類別為Ⅱ類。廠區中部略低，場地現狀為戈壁荒漠，地表植被不發育，屬相對比較穩定的新構造環境，50年超越概率10%的地震動峰值加速度應為0.1g，反應譜特征周期值為0.45s，對應地震基本烈度值為7度。

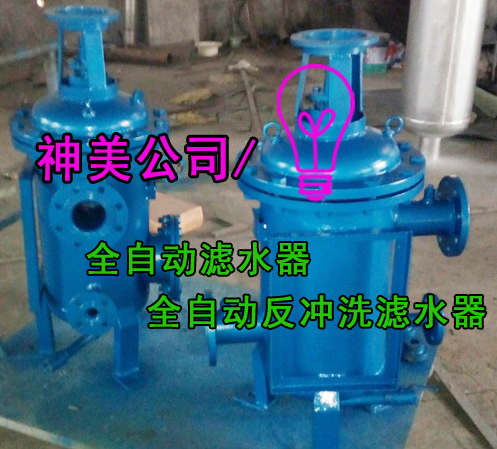

設備名稱：開式水電動濾水器
型式：立式
本工程每臺機組配置1臺濾網，共計2臺。
用途：過濾開式循環水進水，除去可能進入的雜物，改善運行條件，延長壽命。
開式水電動濾水器主要技術參數
過濾精度： ≤2 mm
設備阻力 ： ≤0.5 mH2O （反洗后）
≤2 mH2O （半堵時）
運行方式及控制：全自動運行、程序控制；
設計流量： 2600t/h；（暫定）
工作壓力： 0.15-0.45MPa(a)；
設計壓力： 1.0MPa(g)；
設計水溫： 15℃；
最高水溫： 33℃；
接口管道規格：DN700；（暫定）
接口法蘭規格：PN1.0 DN700；（暫定）
接口尺寸應能和設計院的管道直接焊接，無須加裝大小頭。
開式循環冷卻水系統取自輔機冷卻水系統，開式冷卻水設計工作溫度為33℃（夏季10%氣象條件），水壓0.15-0.4MPa (g)。
開式水電動濾水器設備安裝位置：設備布置在汽機房0米地面，室內布置。
2輔機循環水參考水質濃縮倍率暫按1.5倍考慮；所有冷卻器應按設計水溫設計，賣方應在技術協議中提供所有冷卻器的冷卻水溫升。
開式水電動濾水器技術條件：
設備制造加工和安裝按照國內和國際相關標準。焊接必須由合格的焊工擔任。能滿足各種工況要求，在水質變惡劣情況下，仍能夠保證平穩連續工作。開式水電動濾水器必須保證安全可靠，同時有好的經濟性能。設備設有必要的排氣口、排污口和電動排污閥。
控制由主機DCS實現。
招標方僅提供一路380/220交流三相四線制電源至系統就地控制箱。投標方負責就地控制箱至就地設備的供電。就地控制箱至本體設備的所有接線電纜由投標方提供。投標方提供電纜敷設通道或埋管規劃圖，由招標方確認。
開式水電動濾水器運行時，能自動清洗排污，排污徹底干凈，網芯不能堵死；排污后水阻不大于5kPa。
手動運行的開式水電動濾水器，人工清理污物應方便快捷。
投標方提供開式水電動濾水器完整的系統設計(包括控制系統)，并負責控制柜內元器件的安裝及接線。
投標方提供的控制裝置以防護等級為IP56的箱體方式提供，并安裝于設備旁，控制裝置與設備本體、檢測儀表之間的所有連接電纜和接線由投標方提供。招標方僅負責提供1路380V AC三相四線制的電源至投標方控制箱端子排。就地控制箱內電器元件按以下要求選型：接觸器、繼電器、電源回路開關采用進口產品。按鈕、操作開關及其余元件采用引進技術產品。
投標方提供的控制裝置留有招標方DCS控制系統對開式水電動濾水器進行監視和操作的接口，接口點在投標方控制柜的端子排上。接口信號型式為無源接點，接點容量220VAC5A。投標方提供濾網差壓變送器信號到DCS。
投標方控制裝置接收招標方DCS的指令信號如下（不限于此）：
――啟動指令；
――停止指令；
――排污門開指令；
――排污門關指令。
投標方控制裝置向招標方DCS反饋的信號如下（不限于此）：
――遠方/就地運行狀態；
――電動旋轉濾網開狀態；
――電動旋轉濾網關狀態；
――電動旋轉濾網故障（綜合信號）；
――濾網差壓模擬量信號(4~20Ma)；
――排污門開狀態；
――排污門關狀態；
――排污門故障。
差壓變送器按照ROSEMOUNT3051、EJA、ABB三家選型，采用智能型產品，具體型號將由招標方確定。差壓開關及相應的測量導管、儀表閥門及附件均由投標方隨電動濾網設備一起提供。
控制箱、電動裝置及儀表應能防潮、防塵、防支架的振動。滿足現場使用條件，控制柜防護等級NEMA4。
投標方應提供滿足開式水電動濾水器運行、停止、事故狀態下所需的一次測量元件、及儀表、取樣管、儀表閥門、控制設備等。投標方應采用符合最新國家標準的元件和設備組件，開關量為無源干接點，接點形式為SPDT，接點容量為220V AC，5A、220V DC，3A。嚴禁使用非標準測量元件。所有儀表應采用國家法定計量單位。就地顯示的壓力表、溫度計，其刻度盤直徑應為150mm。用于保護與聯鎖的儀表，應選用質量好，動作準確，性能可靠的進口產品，聯鎖和保護不允許采用電接點型儀表。投標方配套供應的儀表及控制設備范圍及選型須由招標方認可，這些儀表和控制設備應安全、可靠與全廠熱控設備選型相一致。電動執行機構采用智能一體化產品，按照SIPOS FLASH5、ROTOK IQ、EMG三家選型，最終由招標方確定。
材質要求：
設備主要材料
設備的材料應根據水質選用合適的能夠有效防腐的材料，材質要求采用TP316L。
鑄件：
鑄件應符合JB/T6880.1～3標準的規定，不應有影響強度的縮孔、氣孔、裂紋等缺陷。鑄件表面應用噴丸、酸洗或其它方法清理干凈。
焊接要求：
對需要焊接的部套，投標方應按相應的國家標準進行焊接，并向招標方提供焊接程序及檢查方法。
設備標記：
每臺設備都分別應有固定銘牌及流向標志。銘牌應耐腐蝕，并牢固地安裝在開式水電動濾水器明顯的位置上。銘牌尺寸及技術要求應符合JB8標準的規定。
銘牌的內容應包括：制造廠名稱，設備名稱，型號，主要參數，出廠編號及KKS編碼、出廠日期。
外協及外購部件：
投標方應列出重要外協及外購部件的名稱、數量及制造廠商，必須有產品質量合格證，并須征得招標方的認可。
設備外形尺寸：
濾網外形尺寸應滿足設計院設備布置的要求，當設計院提出修改濾網外形尺寸時，投標方必須對其所供濾網外形尺寸進行修改，并且不增加任何費用。
質量保證及試驗：
產品設計和制造所執行的主要規范和標準
ISO9001：2000 質量管理體系
GB3280 不銹鋼冷軋鋼板
GB2270 不銹鋼無縫鋼管
GB983 不銹鋼焊條
GB985 手工電弧焊焊接接頭的基本形式與尺寸
GB1800-1804 公差配合標準
GB3098.1 緊固件
JB81 平焊鋼法蘭
JB3336 電站設備自動裝置通用技術條件
JB/ZQ4000.10 涂裝通用技術條件
JB/ZQ4286 包裝通用技術條件
GB11920 電站電氣部分集中控制裝置通用技術條件
GB4720 低壓電器電控設備
|
|
