一、射水抽氣器用途及優點：
射水抽氣器用于火力發電廠汽輪組抽吸凝汽器真空和其它需要抽真空的專用設備。
新型射水抽氣器優點為：
①抽吸能力強，安全裕量大，電機耗功低。
②壽命長，抽吸內效率不受運行時間影響，檢修間隔期長。
③啟動性好，無需另配輔抽。對工作水所含雜質的質量濃度及體積濃度要求低。
④該射水抽汽器喉管出口設置余速抽氣器，可同時供汽機抽吸軸封加熱器之不凝結氣體。
⑤因無氣相偏流，所以射水抽氣器運行中震動磨損極小。

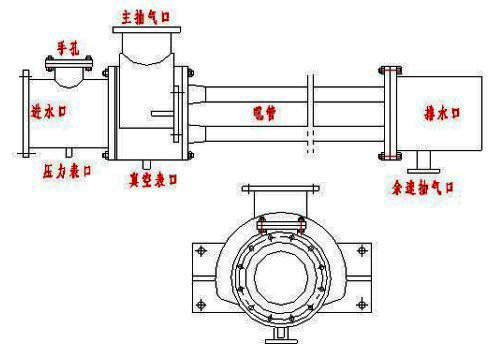

二、射水抽氣器結構原理：
新一代射水抽氣器結構原理打破了傳統的水、氣垂直交錯流動的設計模式，大家知道氣相運動所需能量全來自水束，那么要讓水質點裹脅更多的氣體來提高凝汽器真空，保證安全運行就必須：
⑴在吸入室中選取水的流速及單股水束的截面，以期水束能實現分散度，同時分散后的水質點又具動量，以最小的水量裹脅最多的氣體，這是達到低耗高效的起碼條件。
⑵吸入室內水質點與空氣的接觸達到最均勻。且使水束所裹脅的氣體能全部壓入喉管。
⑶制止初始段的氣相返流偏流，以免造成沖擊四壁而發生震動磨損。這一點單靠加長喉管是難以實現的。這是吸入室 幾何結構，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數（水量水壓）等實現的。
⑷喉管的結構分氣體壓入段，旋渦強化段及增壓段三部份。能實現兩相流的均勻混合，降低氣阻，消除氣相偏流，增加兩相質點能量交換，又能利用余速使排出的能量損失達到最少。
上述結構原理是傳統的設計方法生產的射水抽氣器所難以實現的，這也是此前抽氣器效率難以提高的主要原因。根據等截面喉管末端仍具有較高流速及整個喉管之間互不干涉原理，我廠射水抽氣器實現了喉管下段及出口的分段抽氣所提供的后置式余速抽氣器，供汽機分場抽吸軸封加熱器，冷風器水室等處不凝結氣體。
三、射水抽氣器選購:
①用戶為新建電廠還是改造舊抽。
②是否配水泵電機及水箱。
③如改造舊抽則提供原水(汽)抽的結構圖和參數（抽氣量、抽氣壓力、真空嚴密性、耗汽量），原水泵和電機的型號和參數、原水抽的安裝圖和管道的布置圖（主要是安裝高度）。
④需要的水箱容積是多少。

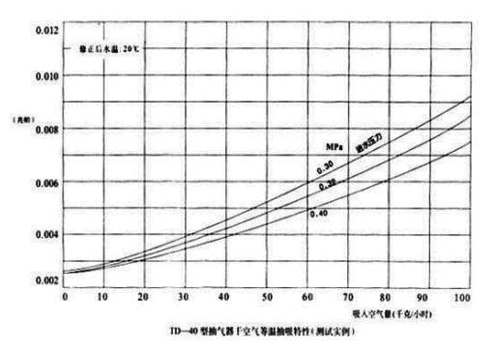

四、射水抽氣器抽吸干空氣特性：
五：射水抽氣器安裝：
由于大中小型機組各有一定的特點，為了簡化系統并降低空氣母管的高度，一般12MW以上機組 射水抽汽器須備用一臺水泵，射水抽汽器有兩種供水方式：

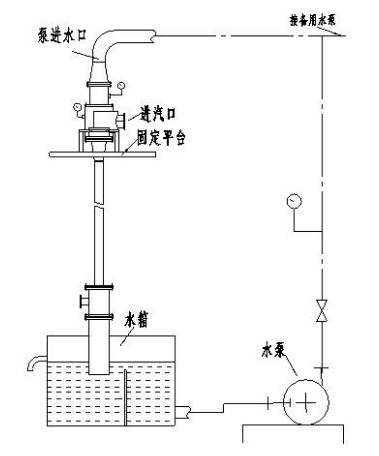

★射水抽汽器閉式循環將射水抽氣器置于射水箱之上，以射水泵-----抽氣器-----水箱循環供水。這是一種快裝常規布置方式。
★射水抽汽器開式循環，射水泵進水來自循環水進水管，而排水管則接到凝汽器出水管。其優點是：a：夏季可降低水溫4—8度，并可提高真空汞柱。b：余速抽氣器投用后不影響水溫c：在提高進水壓力的同時又避免了因排出氣體的過壓縮而引起的功率損耗。其缺點是浪費水源。
六、射水抽氣器安裝注意事項：
①射水抽氣器空氣進管口徑一般與空氣出口管徑相同，長度盡量短，以降低阻力，盡量不采用法蘭連接，以減少空氣漏入量，并采用大半徑彎頭。
②射水抽氣器安裝高度應避免過高。
③當安裝兩臺射水抽氣器時，為避免水箱水經備用射水抽氣器逆止閥返回凝汽器，其空氣連通管高度應大于13米。
七、射水抽氣器的安裝及注意事項：
1、抽氣器的兩種供水方式：
射水抽氣器有兩種供水方式供選用。
① 閉式循環這是傳統的布置方式，將射水抽氣器置于射水箱之上，以射水泵—抽氣器—水箱循環供水，應投入一定量的補水，以控制夏季使用射水箱水溫。
② 開式循環“開式循環”就是射水泵進水來自循環進水管，而排水管則介入地溝，其優點是：
a、夏季可降低水溫4～8℃，將可提高真空7～15毫米汞柱；
b、余速抽氣器投入后不會影響水溫；
c、避免了因排氣體的過壓縮而引起的功率損耗，其缺點是增加了循環水消耗量。
在向本廠訂貨前，最好事先確定采用何種循環方式，也可委托本廠確定并代用戶安裝設計。
2、進水參數的選擇：
選用本系列節能環保型射水抽氣器按規定選用水泵及電機，將獲得低耗高效之功能，射水抽氣器的進水參數（流量、壓力）對提高射抽內效率，降低耗功至關重要，這是因為在設計工作水噴嘴的口徑與水壓即決定了噴出口的流速。而流速又與噴射角、喉距、面積比及喉長等因素有關，如采用的水泵與抽氣器選配不當講影響使用效果。
3、安裝中的注意事項：
射水抽氣器的安裝質量與抽吸能力密切相關，主要應注意如下幾個方面：
① 射水抽氣器安裝應豎直，各段在組合時應嚴格對中，支撐支架應穩固。
② 射水抽氣器安裝高度應適當，對采用閉式循環的抽氣器其余速接口高于水面1.5米以上。本節能環保型，由于出口余速相對小一些，故出口埋入深度不宜過深，否側會導致在水壓偏低或夏季水溫升高時，影響抽吸能力，其出口管埋入深度以250-300mm為宜。抽氣器的補充冷卻水應加至水泵進口處，以發揮其冷卻效果。
③ 對閉式循環的抽氣器，在夏季，其下置式的抽氣器不宜使用，射水箱的結構應有利于空氣的排出，上述措施均有助于水箱水溫的降低。
④ 射水抽氣器本體安裝前應經0.5MPa壓力的水壓試驗，五分鐘不漏。
⑤ 當每機僅安裝一臺抽氣器時，空氣管道不必過高；當安裝兩臺抽氣器時，為避免水經備用抽氣器逆止閥返入凝汽器，其空氣連通管高度應≥11米。
⑥ 射水抽氣器空氣進管口口徑一般與凝汽器空氣出口管相同，長度應盡量縮短，以降低阻力；在管道上，除閥門及設備接口外，均不采用法蘭連接，以減少空氣漏入量。
|
