自動疏水器-自動疏水閥-汽液兩相流疏水器工藝的運用？
疏水器的別稱有很多，在我公司（連云港神美）環保設備同行業中，疏水器→→自動疏水器→→自動疏水閥→→汽液兩相流疏水器→→高加疏水器→→汽液兩相流自動疏水器→→汽液兩相流自動液位調節器→→汽液兩相流自動液位調節閥→→汽液兩相流自動液位調節裝置。

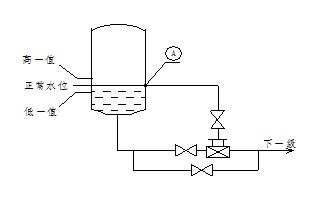

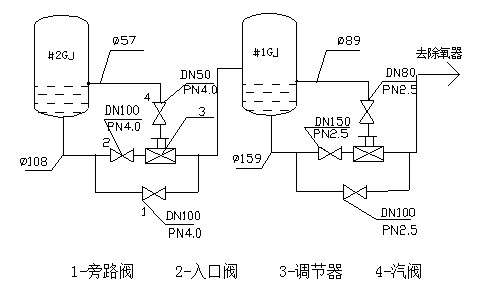

汽液兩相流疏水器系統安裝簡圖：
1、該調節器無互換性需對號安裝，調節器箭頭方向與疏水流向相同。
2、調節器在安裝時應盡量靠近容器本體。
3、調節器可以水平安裝也可垂直安裝，不影響使用效果。
4、入口閥與調節器可以直接連接，也可以有≤250㎜的短管連接，但入口閥前、調節器后應有≥200mm的直管段。
5、相變管開孔中心高度應在正常工作水位點，與疏水管安裝走向同一側。
6、具體安裝尺寸需根據實際情況現場給出。
7、本裝置中的閥門均為閘板閥，須嚴密無泄漏。
汽液兩相流疏水器外型圖：
1、殼體材質為#20鋼
2、殼體內閥芯材質為1Cr13
汽液兩相流疏水器外型尺寸及重量：
108 Dn100的調節器外型尺寸：
4.0Mpa L×G×H 360×235×287 Φ=165
159 Dn150的調節器外型尺寸：
2.5Mpa L×G×H 280×270×259 Φ=165
汽液兩相流疏水器孔位置示意圖：
注：
★開孔方式：安放式、插入式均可。
★開孔直徑應和所選用調節器相變管規格相匹配。
★開孔位置為使相變管盡量的短，開孔可選在疏水管走向一側，如與其他管路干涉，可適當旋轉選位。 |
|
