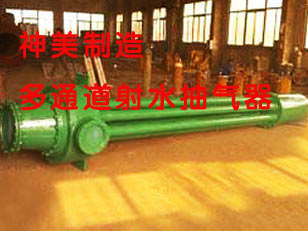

節能環保型多通道射水抽氣器產品說明？
一、多通道射水抽氣（汽）器用途：
連云港市神美電力輔機有限公司生產的多通道節能環保型射水抽氣（汽）器產品“高效低耗射水抽氣器”系屬第五代環保防震動型，可有效地降低老式射水抽氣器運行中的振動問題。該射水抽氣器為第五代，因其具有優化的水室分流室結構、喉嘴面積比、異型喉嘴群及水束動能，使該抽氣器性能水平。高效低耗射水抽氣（汽）器，它除了具有結構簡單、安全可靠等優點以外，與旋轉式真空泵相比建設投資為后者的七分之一。
二、多通道射水抽氣（汽）器特點：
①不存在動、靜體的磨損，壽命損耗極低，抽吸內效率不受運行時間的影響，檢修間隔期長。
②吸入室內水質點與空氣的接觸達到均勻。
③有良好的啟動性，可單抽啟機。
④制止初始段的氣相返流，而這一點單靠加長喉管是難以實現的。
⑤在混合室中既要在不太長的喉管中實現兩相流的均勻混合，又要能利用余速使排出的能量損失達到最少。
上述要求是傳統的設計方法所生產的射水抽氣器所難以實現的，這也是此前抽氣器效率難以提高的主要原因。
新型抽氣（汽）器是針對上述要求設計的，在結構上它采用了吸入室內有分流室結構作為主要通道和小孔組合式的輔通道，以降低氣阻，根據機組真空系統的具體情況，將抽氣器設計成單通道或多通道。消除氣相偏流，增加兩相質點能量交換。
為了強化氣水兩相流在喉管內的混合過程，喉管的結構分成氣體壓入段、旋渦強化段及增壓段三個部分。該裝置應用了新的計算方法經過對比實驗確定了吸入室幾何結構，喉口形狀，喉徑噴咀面積，比喉長喉咀徑比等，并根據不同抽氣器的容量選擇通道數及水壓，以獲得最佳截面與流速，實現吸入室的高效率，并對易腐部件均采用了耐腐材料，延長檢修周期。
根據等截面喉管末端仍具有較高流速及整個喉管之間互不涉特性，該型抽氣器在喉管出品端設置了后置式抽氣氣器，供汽機分場抽吸軸封加熱器之凝結氣體之用。
本產品用于新機組設計中的輔機配套及現有機組的節能改造均為適宜，同時可根據需要設計出任何抽氣量的抽氣設備。
三、多通道射水抽氣（汽）器常見配置表：
四、多通道射水抽氣（汽）器安裝及注意事項：
射水抽氣器有兩種供水方式可供選用①閉式循環，這是傳統的布置方式，將射水抽氣器置于射水箱之上，以射水泵—抽氣器—水箱循環供水，應投入一定量的補水，以控制夏季使用射水箱水溫。②開式循環，“開式循環”就是射水泵進水來自循環水進水管，而排水管則接入地溝，其優點是：
①夏季可降低水溫4至8℃，將可提高真空7到15毫米汞柱；
②余速抽氣器投入后不會影響水溫；
③避免了因排出氣體的過壓縮而引起的功率損耗，其缺點是增加了循環水消耗量。
在向神美公司訂貨前，最好事先確定采用何種循環方式，也可委托本公司確定并代用戶選擇合適的安裝設計。
●進水參數的選擇：
選用本系列低耗高效型射水抽汽器按規定選用水泵及電機，將獲得低耗高效之功能，射水抽氣器的進水參數（流量、壓力）對提高射抽內效率，降低耗功至關重要，這是因為在設計中工作水噴咀的口徑與水壓即決定了噴咀出口的流速。而流速又與噴射角、咀喉距、面積比及喉長等因素有關，如采用水泵—抽氣器組合不當將影響使用效果。
●安裝中的注意事項：
射水抽氣器的安裝質量與抽吸能力密切相關，主要應注意如下幾個方面：
⑴氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
⑵抽氣器安裝高度適當，對采用閉式循環的抽氣器其余速接口高于水面1.5米以上。該低耗高效抽氣器，由于出口余速相對小一些，故出口埋入水的深度不宜過深，否則會導致在水壓偏低或夏季水溫升高時，影響抽吸能力，其出口管理入深度以250-300mm為宜。抽氣器的補充冷卻水應加至水泵進口處，以發揮其冷卻效果。
⑶對開式循環射水抽氣器，其出口管應盡量短，彎頭最好不多于一只，并采用大半徑彎頭，其水平管段應向外傾斜，其傾斜度3/1000mm。管道插入循環水出水管內應接有向出水方向中的彎頭一只，以利氣水混合物的排出。
⑷對閉式循環的抽氣器，在夏季，其下置式的抽氣器不宜使用，射水箱的結構應有利于空氣的排出，上述措施均有助于水箱水溫的降低。
⑸抽氣器本體安裝前應以0.5MPa壓力的水壓試驗，五分鐘不漏。
⑹當每機僅安裝一臺抽氣器時，空氣管道不必過高；當安裝兩臺抽氣器時，為避免水經備用抽氣器逆止閥返入凝汽器，其空氣連通管高度應≥11米。
⑺抽氣器空氣進管口口徑一般與凝汽器空氣出口管相同，長度應盡量縮短，以降低阻力； |
|
