風機|引風機消聲器的分類
一、 風機|引風機消聲器概述
風機|引風機消聲器：主要適用于進氣噪聲，也可以用于對排氣管道及其它高壓風機的降噪，消聲量15-30dB(A)，壓力損失少于500Pa.
二、 風機消音器|引風機消聲器規格型號
型號
參數 外形參考尺寸 阻力損失<Pa 消聲量
排風量 M3/h 法蘭接口mm 總長 mm 外徑mm
SMTZ-200/2 1000-3000 200 1500 600 100 15-25db(A)
SMTZ-300/2 3000-6000 300 1800 700 200 15-25db(A)
SMTZ-400/2 4000-8000 400 1800 800 235 15-25db(A)
SMTZ-500/2 8000-12000 500 2000 1000 250 15-25db(A)
SMTZ-600/2 10000-15000 600 2200 1200 260 15-25db(A)
SMTZ-700/2 12000-20000 700 2200 1400 270 15-25db(A)
SMTZ-800/2 15000-25000 800 2600 1500 275 15-25db(A)
SMTZ-900/2 17000-30000 900 2600 1600 280 15-25db(A)
SMTZ-1000/2 20000-35000 1000 2600 1800 290 15-25db(A)
SMTZ-1200/2 30000-60000 1200 2800 2000 300 15-25db(A)
SMTZ-1400/2 50000-100000 1400 2800 2100 600 15-25db(A)
SMTZ-1600/2 100000-200000 1600 30000 2300 800 15-25db(A)
三、軸流風機消音器引風機消聲器|除塵風機消聲器規格型號
軸流風機消音器引風機消聲器|除塵風機消聲器主要用于降低軸流風機噪聲，一般為圓形結構消聲器，分單空腔結構消音器和雙空腔結構 除塵風機消聲器,除塵風機消聲器。消聲量為22-35dB(A)。斷面尺寸全部根據全國通用標準 風管制作。
型號
參數 外形參考尺寸 阻力損失<Pa 消聲量
排風量 M3/h 法蘭接口mm 總長 mm 外徑mm
SMTZ-200/2.5 1000-3000 200 1500 600 100 15-25db(A)
SMTZ-300/2.5 3000-6000 300 1800 700 200 15-25db(A)
SMTZ-400/2.5 4000-8000 400 1800 800 235 15-25db(A)
SMTZ-500/2.5 8000-12000 500 2000 1000 250 15-25db(A)
SMTZ-600/2.5 10000-15000 600 2200 1200 260 15-25db(A)
SMTZ-700/2.5 12000-20000 700 2200 1400 270 15-25db(A)
SMTZ-800/2.5 15000-25000 800 2600 1500 275 15-25db(A)
SMTZ-900/2.5 17000-30000 900 2600 1600 280 15-25db(A)
SMTZ-1000/2.5 20000-35000 1000 2600 1800 290 15-25db(A)
SMTZ-1200/2.5 30000-60000 1200 2800 2000 300 15-25db(A)
SMTZ-1400/2.5 50000-100000 1400 2800 2100 600 15-25db(A)
SMTZ-1600/2.5 100000-200000 1600 30000 2300 800 15-25db(A)
四、引風機消聲器規格型號
1、引風機消聲器,引風機消聲器適用范圍
主要用于各種系列的高壓離心通風機，用于降低進，出風口等空氣動力性噪聲。

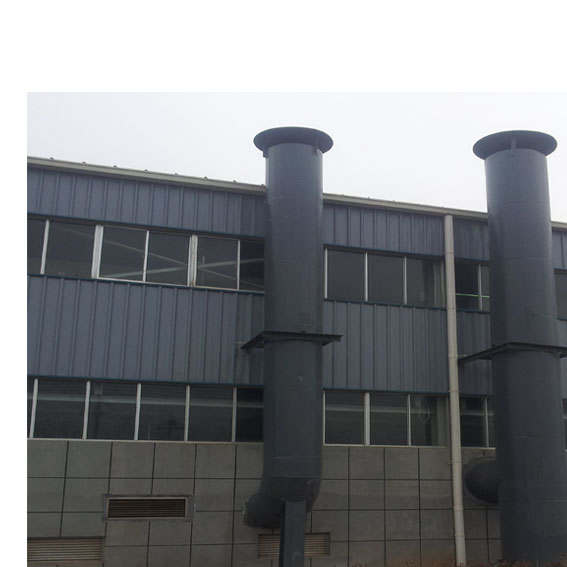

FT型兩端均為法蘭聯接可串接于管道中，另一端為防雨帽，僅供設置在室外管道末端和封閉式機房進風口選用。
2、引風機消聲器,引風機消聲器結構原理
本引風機消聲器,引風機消聲器是根據阻聲片消聲原理所研制，該型消聲器聲學性能優良，空氣動力性能良好；結構合理，便于安裝，是一種大風量阻性蜂窩式消聲器 ，抗性段采用了多室抗性膠直管通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。 引風機消聲器,引風機消聲器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。
3、引風機消聲器,引風機消聲器型號及參數
型號
參數 外形參考尺寸 阻力損失<Pa 消聲量
排風量 M3/h 法蘭接口mm 總長 mm 外徑mm
SMTZ-200/4 1000-3000 200 1500 600 100 15-25db(A)
SMTZ-300/4 3000-6000 300 1800 700 200 15-25db(A)
SMTZ-400/4 4000-8000 400 1800 800 235 15-25db(A)
SMTZ-500/4 8000-12000 500 2000 1000 250 15-25db(A)
SMTZ-600/4 10000-15000 600 2200 1200 260 15-25db(A)
SMTZ-700/4 12000-20000 700 2200 1400 270 15-25db(A)
SMTZ-800/4 15000-25000 800 2600 1500 275 15-25db(A)
SMTZ-900/4 17000-30000 900 2600 1600 280 15-25db(A)
SMTZ-1000/4 20000-35000 1000 2600 1800 290 15-25db(A)
SMTZ-1200/4 30000-60000 1200 2800 2000 300 15-25db(A)
SMTZ-1400/4 50000-100000 1400 2800 2100 600 15-25db(A)
SMTZ-1600/4 100000-200000 1600 30000 2300 800 15-25db(A) |
